Запорно-регулирующая арматура

Может быть изготовлен в классах давления PN10, PN16 и PN25 и с размерами клапана в соответствии с DIN 3202 F4 / F5 и BS5163. Рекомендуется использовать задвижки с металлическим седлом в классах с более высоким давлением и при температуре жидкости выше 70ºC.

Хотя его можно использовать вручную с маховиком, существуют также варианты управления с приводом, подъемным шпинделем, удлинительным валом и набором втулок.

Все материалы краски и прокладок, контактирующие с водой в шиберной задвижке с эластомерным седлом, имеют сертификат соответствия WRAS для питьевой воды.

Может производиться в классах давления PN10, PN16, PN25 и PN40, с размерами арматуры в соответствии со стандартами DIN3225/DIN3226. Клапаны с металлическим седлом можно использовать при высоком давлении, а также для жидкостей с температурой от -10 ºC до 110 ºC.

Может использоваться как вручную с маховиком, так и в вариантах управления с приводом, удлинительным валом и набором булочек.

Все лакокрасочные и прокладочные материалы в клапане, контактирующие с водой, имеют сертификат соответствия WRAS для питьевой воды.

Кольцевая структура поперечного сечения игольчатых клапанов, которая защищена вдоль проходов жидкости от входа до выхода и не вызывает турбулентности, сделала их самыми идеальными регулирующими клапанами, обеспечивая плавность потока.

Еще одним преимуществом игольчатых клапанов является то, что риск возникновения кавитации сведен к минимуму по сравнению с дроссельными и шиберными заслонками. В тех случаях, когда риск возникновения кавитации высок, он устраняется с помощью цилиндрического компонента, добавляемого к поршню клапана.

Механизм управления или привода игольчатых клапанов выполнен в виде редуктора с червячной и цилиндрической зубчатой парой, прикладывающей усилие к вилке, соединенной с валом клапана, и перемещающей поршень, который открывает и закрывает проходное сечение. Поскольку червячная и цилиндрическая зубчатая пара в редукторе самоблокируется, открытое или заданное положение клапана остается постоянным, если им не управлять из редуктора.

Кольцевая структура поперечного сечения игольчатых клапанов, которая защищена вдоль проходов жидкости от входа до выхода и не вызывает турбулентности, сделала их самыми идеальными регулирующими клапанами, обеспечивая плавность потока.

Еще одним преимуществом игольчатых клапанов является то, что риск возникновения кавитации сведен к минимуму по сравнению с дроссельными и шиберными заслонками. В тех случаях, когда риск возникновения кавитации высок, он устраняется с помощью цилиндрического компонента, добавляемого к поршню клапана.

Механизм управления или привода игольчатых клапанов выполнен в виде редуктора с червячной и цилиндрической зубчатой парой, прикладывающей усилие к вилке, соединенной с валом клапана, и перемещающей поршень, который открывает и закрывает проходное сечение. Поскольку червячная и цилиндрическая зубчатая пара в редукторе самоблокируется, открытое или заданное положение клапана остается постоянным, если им не управлять из редуктора.

Испытания обратного клапана проводятся в соответствии со стандартом EN 1074-3. Обратные клапаны поворотного типа должны изготавливаться преимущественно для обеспечения герметичности. По желанию заказчика они могут быть изготовлены в горизонтальном или вертикальном положении. Этот тип обратного клапана подходит для жидкостей с такими свойствами, как чистая вода и сырая вода, не содержащие твердых частиц.

Корпус обратного клапана наклонного типа и створки в стандартном исполнении изготавливаются из материала GJS 400-15 / GJS 500-7. Втулки из бронзы служат подшипниками для валов из нержавеющей стали X20Cr13. хлопковое уплотнение; с уплотнительной парой 316, приваренной к корпусу и заслонке, или материалом 316, приваренным только к корпусу; на клапане имеется уплотнительная прокладка из EPDM. Он может быть изготовлен из различных материалов (например, из морской воды) в зависимости от требований заказчика или требований к типу жидкости.

Обратные клапаны поворотного типа подходят для изготовления классов давления PN 10-16-25. Открытие обратных клапанов наклонного типа обеспечивается жидкостью, нагнетаемой насосом. Закрытие происходит за счет эффекта противовеса. В этих случаях обратный клапан быстро закрывается. Быстрое закрытие обратного клапана может вызвать стук, шум, вибрацию, а также чрезмерные колебания давления в трубопроводе. Чтобы предотвратить это, к обратным клапанам наклонного типа можно добавить гидравлическую систему, в которой закрытие будет медленным и регулируемым.

В поворотных обратных клапанах горизонтального типа движение закрывания обеспечивается весом створки. Тот факт, что этот тип обратных клапанов изготавливается без веса, является лишь одним из его преимуществ. Эти типы обратных клапанов обычно производятся для горизонтального положения, и требуется одобрение нашей компании, когда желательно работать в вертикальном положении. Этот тип обратных клапанов определяется как горизонтальный (наклонный) обратный клапан, поскольку уплотняющая поверхность корпуса расположена под углом к ​​вертикальной оси клапана. Этот тип обратного клапана подходит для жидкостей с такими свойствами, как чистая вода и сырая вода, не содержащие твердых частиц.

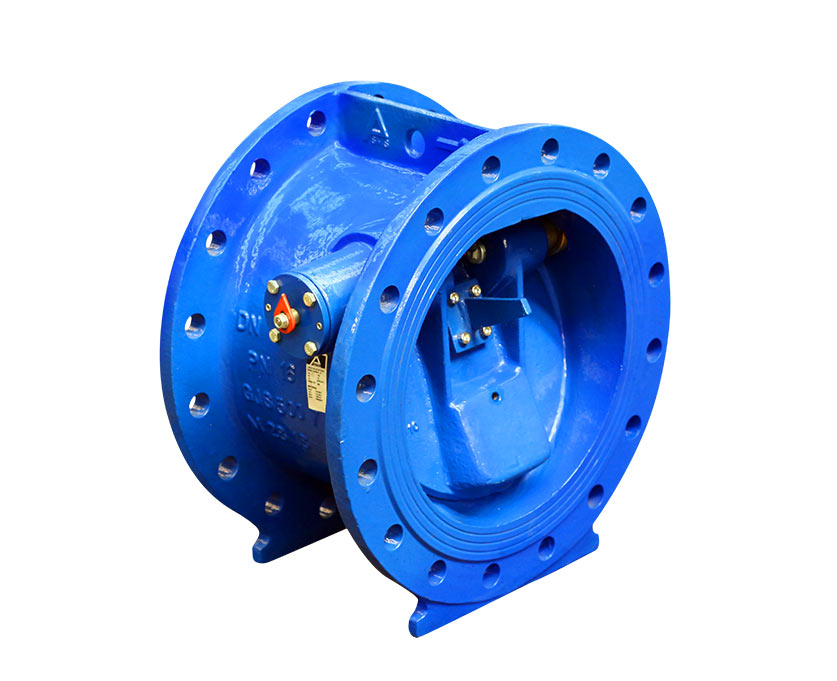

Процесс закрытия обратного клапана; Это происходит очень быстро за счет сброса накопленной энергии в сжатом источнике до того, как вода будет возвращена при отключении электричества. Обратные клапаны соплового типа с двумя подшипниками можно легко использовать в горизонтальном и вертикальном положениях. Вес, вес руки и т.д. Они не занимают лишнего места, так как не имеют частей. Этот тип обратных клапанов рекомендуется использовать в классах давления, таких как PN 16-25-40, где давление высокое. Не рекомендуется использовать в классах низкого давления, так как потери давления выше по сравнению с другими типами обратных клапанов. Этот тип обратного клапана подходит для жидкостей с такими свойствами, как чистая вода и сырая вода, не содержащие твердых частиц.

Корпус обратного клапана и створки стандартно изготавливаются из материала GJS 400-15 / GJS 500-7. После приварки к уплотнительным поверхностям заслонки и корпуса прецизионно обработанные поверхности из нержавеющей стали образуют хорошую уплотнительную пару. Вал из нержавеющей стали X20Cr13, проходящий через середину створки, опирается на две втулки из бронзы в направлении открытия и закрытия клапана. Он также может быть изготовлен из различных материалов (например, из морской воды) по требованию заказчика или в соответствии с требованиями к типу жидкости. Обратные клапаны с двойным подшипником сопла изготавливаются таким образом, что не требуют особого обслуживания. В тех случаях, когда пружина теряет свою функцию (особенно при шумном закрытии заслонки с возвратом воды), следует разобрать и разобрать обратный клапан. Пружина, втулка, уплотнительное кольцо и т. д.
